Ruler Cannon

Thema

Worum geht es in dem Projekt? Zum Beispiel müsste hier die IYPT-Aufgabe mit Übersetzung und dem Fokus auf Eure Parameter hin. $$\sqrt{2}$$

Worum geht es bei unserem Projekt?

Zu erst die IYPT Aufgabe:

Two rulers are tightly held against each other. A round projectile (e.g. a plastic bottle cap or a ball) is inserted between them close to one of their ends. When extra force is exerted on the surface of the rulers, the projectile is ejected at a high speed. Investigate this effect and the parameters that affect ejection speed.

Das bedeutet übersetzt:

Zwei Lineale werden eng aneinander gehalten. Ein rundes Projektil (z. B. ein Plastikflaschenverschluss oder ein Ball, in unserem Fall ein Tischtennisball) wird nahe einem Ende dazwischengeschoben. Bei zusätzlicher Krafteinwirkung auf die Linealoberfläche wird das Projektil mit hoher Geschwindigkeit herausgeschleudert. Untersuchen Sie diesen Effekt und die Parameter, die die Auswurfgeschwindigkeit beeinflussen.

Wichtige Parameter:

• F_Zusatz – Kraft, welche auf Lineal gegeben wird

• F_Lineal – Linealeigenkraft

• F_Final – Kraft, die nach vorne wirkt

• d – Durchmesser von Tischtennisball

• l – Abstand zwischen P_Z und Ende des Lineals

• m_TTBall – Masse des Tischtennisballs

• α – Öffnungswinkel

• θ – Winkel zwischen F_Final und F_{Zusatz+Lineal}

• D– Federkonstante des Lineals

Theorie

Hier stehen die grundlegenden Erkenntnisse, die in Eurem Projekt erzielt wurden.

Aufbau

Mit diesem Aufbau wurden Eure Messungen durchgeführt. Dieser Abschnitt lebt von guten(!) Fotos bzw. Skizzen.

Anfängliche Aufbauten, die später verworfen wurden, können erwähnt werden aber müssen ausgiebig betrachtet werden.

Abb.1 Versuch zur Bestimmung der Federkonstante

Versuch Wir haben drei verschiedene Versuche durchgeführt. Als erstes haben wir die Federkonstante des Lineals berechnet.

Der Versuchsaufbau ist in Abbildung 1. zu sehen. Wir haben das Lineal mit einer Klemme auf dem Tisch befestigt. Dann haben wir ein Lineal aufgestellt, woran wir die Auslenkung nach oben ablesen konnten. Am Ende des Lineals haben wir einen Federkraftmesser befestigt und nach oben gezogen. Bei den Höhen 0.05m, 0.1m und 0.15m haben wir jeweils die Kraft vom Kraftmesser abgelesen. Diese war bei der Auslenkung 0.05m ungefähr 4,1N; bei 0.1m circa 8,1N und bei 0.15m 11,6N. Die Federkonstante konnten wir dann mithilfe des Hookeschen Gesetz¹ berechnen. Dieses gibt uns die Formel:

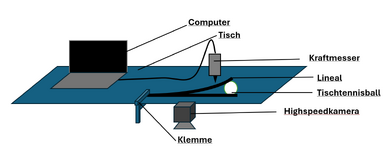

Abb2 Versuch zur Bestimmung von Geschwindigkeit und Kraft

D ist der Proportionalitätsfaktor, welcher hier die Federkonstante darstellt, ∆l ist die Auslenkung nach oben und F ist die Zugkraft. Dann haben wir alles in die jeweiligen Werte in die genannte Formel eingesetzt und haben drei verschiedene Werte erhalten: 81 N m , 82 N m und 77,3 N m . Für die weiteren Rechnungen nehmen wir den Median als Wert für die Federkonstante, also 81 N m . Als nächstes haben wir den Haft- und Gleitreibungskoeffizient berechnet. Der Versuchsaufbau ist in Abbildung 5 zu sehen. Dafür haben wir uns einen Versuch überlegt. Wir kleben vier Projektile mit Klebeband aneinander und wiegen diese Konstruktion. Dann legen wir das Konstrukt auf die Lineale, beschweren die Konstruktion zusätzlich noch mit Büchern und Blöcken als Masse und ziehen dann mit einem Federkraftmesser an den Projektilen. Durch dieses Experiment erhalten wir für den Haftreibungskoeffizient 2,51 und für den Gleitreibungskoeffizient 2,07.

Daten

Hier kommen keine Rohdaten sondern möglichst gut ausgewertete Daten rein - Graphen, Ausgleichskurven, etc. mit Fehlerbetrachtung!

Fazit

Eine kurze Zusammenfassung eurer Erkenntnisse.

Erfolge

Habt Ihr an Wettbewerben teilgenommen? Wie weit seid Ihr gekommen?

Quellen

Eure wichtigsten verwendeten Quellen mit Verweisen im Text!

1: https://de.wikipedia.org/wiki/Hookesches_Gesetz
